根據一個氣體滅火系統實例引出氣體滅火系統，讓大家先對氣體滅火系統有個大概了解，接下來我們從規范中用到氣體滅火系統的場所及常見的氣體滅火系統產品來為大家全面講解。
一、氣體滅火系統實例

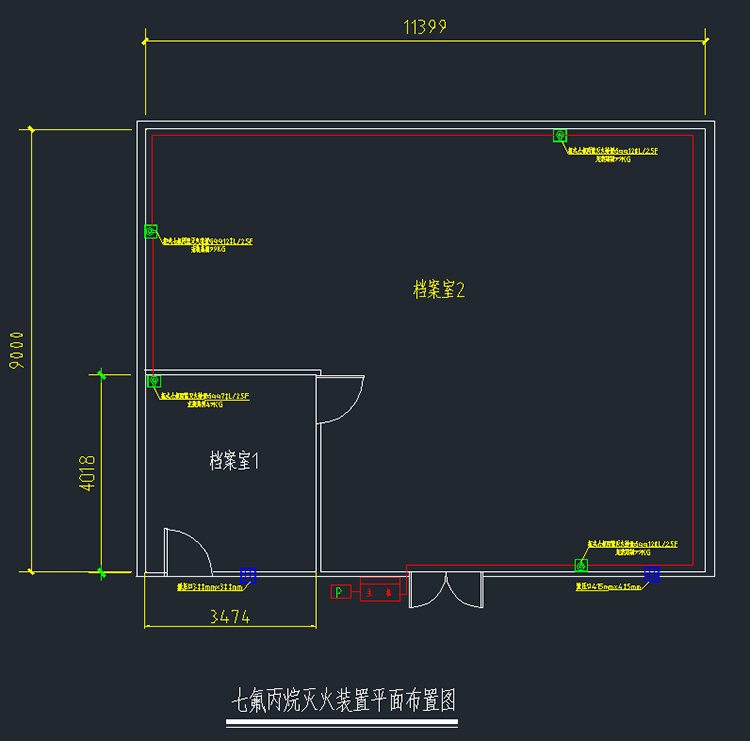

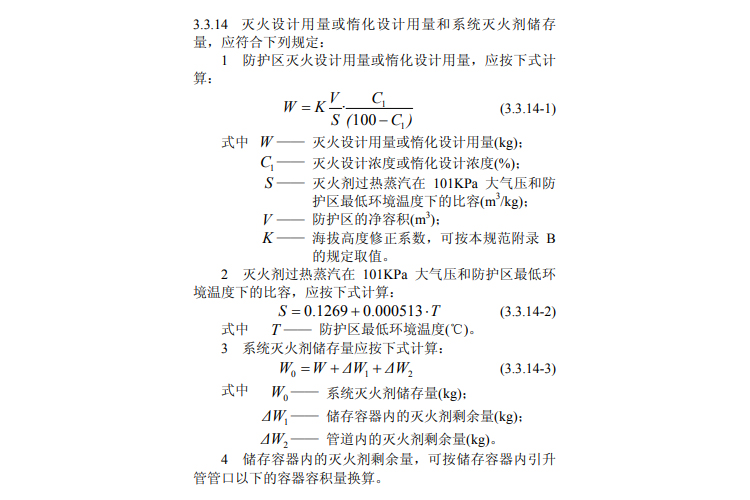

上海一家做木業的公司有兩間檔案庫房做氣體滅火系統工程，大的檔案庫房長11.4m，寬9m，小檔案庫房在大檔案庫房內，尺寸為長4.02m，寬度為3.47m，高度均為4m。念海消防根據《氣體滅火系統設計規范》GB50370中，檔案庫房設計濃度采用10%，設計用量采用如下公式：

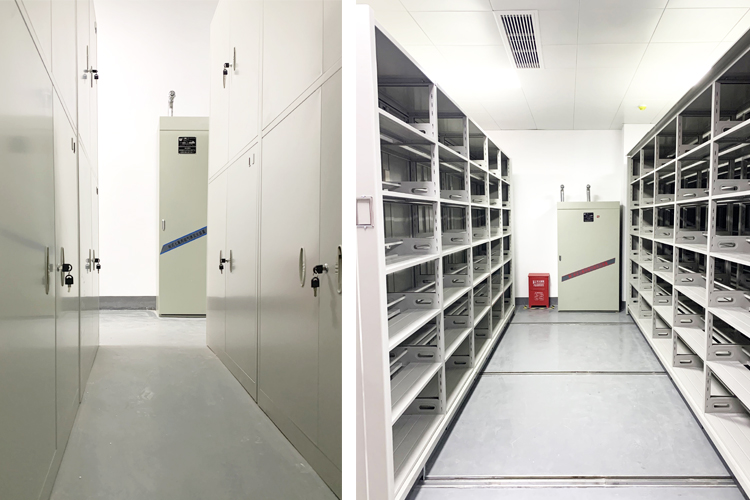

設計過程筆者在這就不多做贅述，一般是通過兆龍軟件精確計算，最后計算出大小檔案室的設計用量分別為45.36kg和287.01kg，小檔案庫房采用一個單瓶組GQQ70L/2.5柜式七氟丙烷滅火裝置，大檔案庫房采用三個GQQ120L/2.5柜式七氟丙烷滅火裝置。根據現場情況及檔案柜的放置情況，氣體滅火系統產品放置在靠近墻體的部位，同時采用高噴頭的七氟丙烷滅火裝置，確保噴頭前面無遮擋，保障氣體滅火噴灑效果。檔案庫房內還有一個注意要點是探測器的安裝部位，由于檔案密集架距梁頂距離太小，在進行感煙探頭施工中需要注意探測器周圍0.5m內不應有遮擋物，不然容易因不透風產生誤報。
以上是根據一個氣體滅火系統實例引出氣體滅火系統，讓大家先對氣體滅火系統有個大概了解，接下來我們從規范中用到氣體滅火系統的場所及常見的氣體滅火系統產品來為大家全面講解。
二、規范規定哪些場所需要用到氣體滅火系統

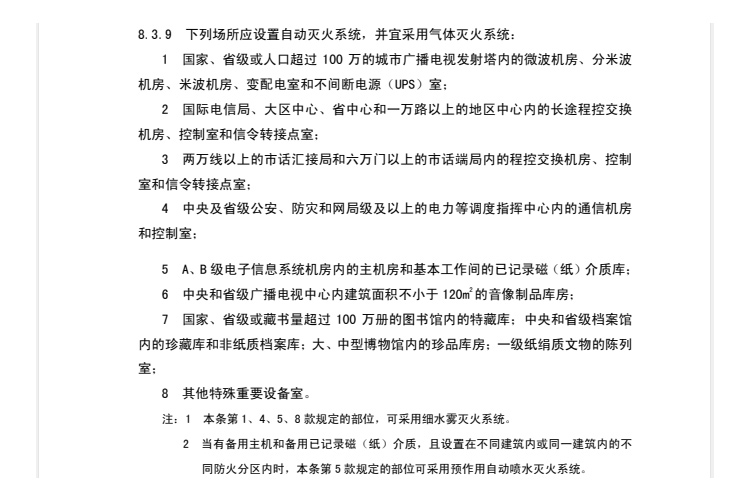

根據《建筑設計防火規范》GB50016 的8.3條中的規定，下列場所應設置自動滅火系統，并宜采用氣體滅火系統：
條文說明：本條為強制性條文。第8條其他特殊重要設備，主要指設置在重要部位和場所中，發生火災后將嚴重影響生產和生活的關鍵設備。如化工廠中的中央控制室和單臺容量300MW機組及以上容量的發電廠的電子設備間、控制室、計算機房及繼電器室等。高層民用建筑內火災危險性大，發生火災后對生產、生活產生嚴重影響的配電室等，也屬于特殊重要設備室。

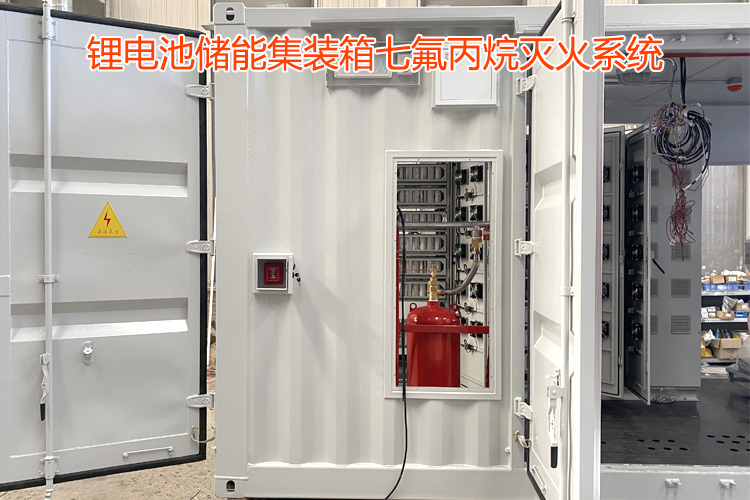

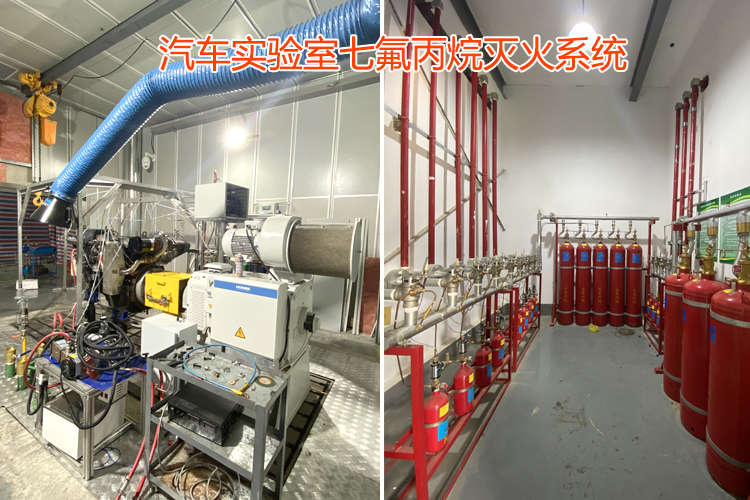

除上述規范中的應用場所外，根據念海消防15年氣體滅火消防經驗，鋰電池儲能集裝箱、噴涂生產線、涂布機、汽車發動機實驗室、高低溫環境倉、電池間、除塵器、水泥廠煤粉倉、?；穫}庫、噴粉房、數控機床、鍋爐房、烘箱這些場所也同樣可以使用氣體滅火系統。
二、常見的氣體滅火系統有哪些
根據《氣體滅火系統設計規范》GB50370中氣體滅火系統除了七氟丙烷滅火系統和ig541氣體滅火系統，也把熱氣溶膠滅火系統納入規范中。
1、七氟丙烷氣體滅火系統

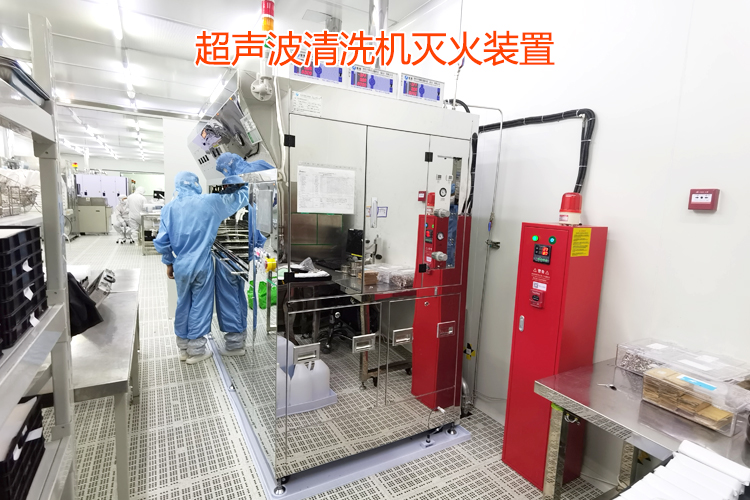

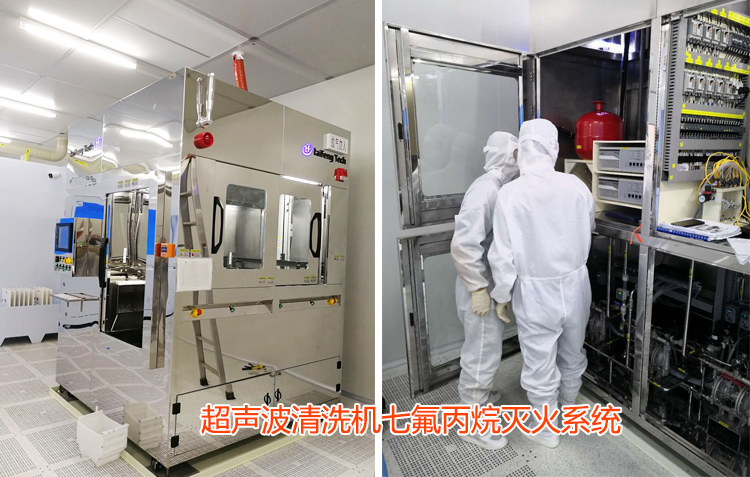

七氟丙烷氣體滅火系統是七氟丙烷滅火藥劑以液態存儲在鋼瓶中，噴放時以氣態釋放的一種氣體滅火系統，七氟丙烷滅火系統有柜式、管網式、懸掛式三種型式。由于七氟丙烷的特性，主要應用在數據機房、配電房、檔案室、儲能集裝箱、汽車實驗室、噴粉房、涂裝生產線、超聲波清洗機等場所，不會對保護物體產生二次傷害。

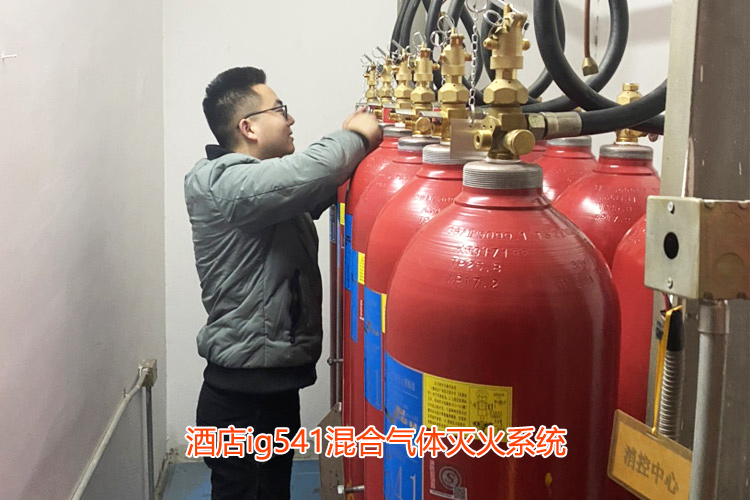

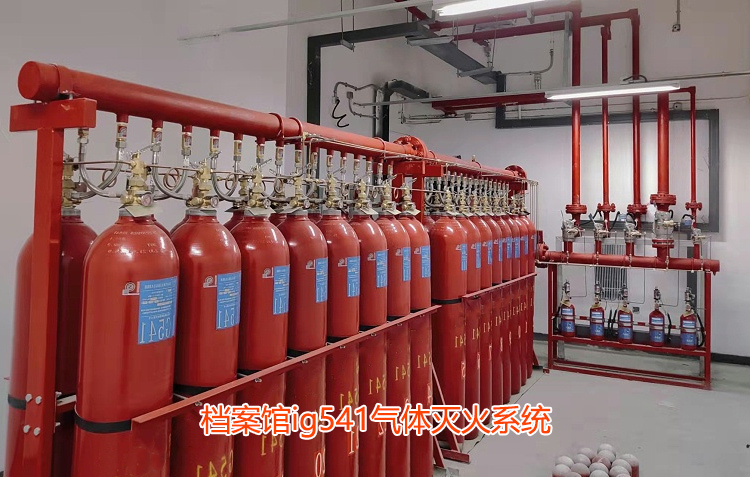

2、IG541混合氣體滅火系統
IG541混合氣體滅火系統滅火劑由氮氣、氬氣和二氧化碳以一定的比例混合而成的氣體，屬于惰性氣體，被稱為綠色滅火系統。IG541滅火系統的滅火劑儲存壓力為15MPa，以氣態儲存在鋼瓶中。IG541混合氣體滅火系統一般是管網形式，鋼瓶數量多，純物理滅火方式，主要應用在大型數據中心、地鐵、機場、檔案中心等場所。
3、熱氣溶膠滅火系統

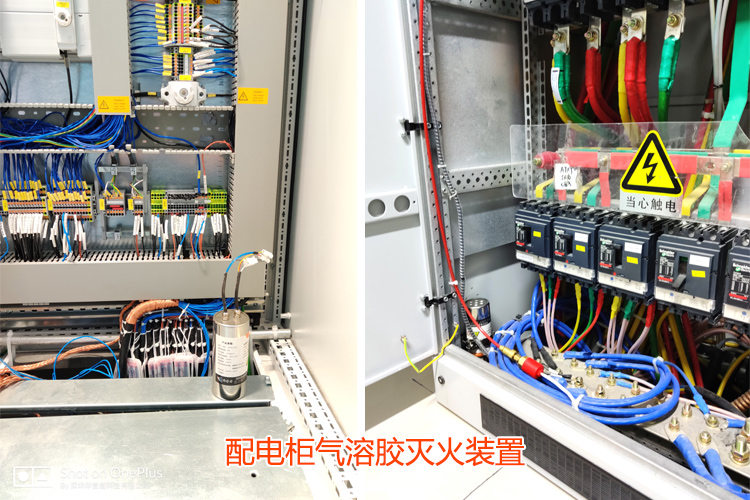

小型氣溶膠滅火裝置近兩年用在小空間滅火比較多，特別像現在的配電柜，電纜豎井這樣的防護區，小型氣溶膠和小型超細干粉使用都是比較多。小型氣溶膠用在機房服務器滅火的比較少，主要原因在于氣溶膠噴放后的煙塵，對服務器會造成一定影響，特別對應精密的機房更要慎重。
4、高壓二氧化碳滅火系統

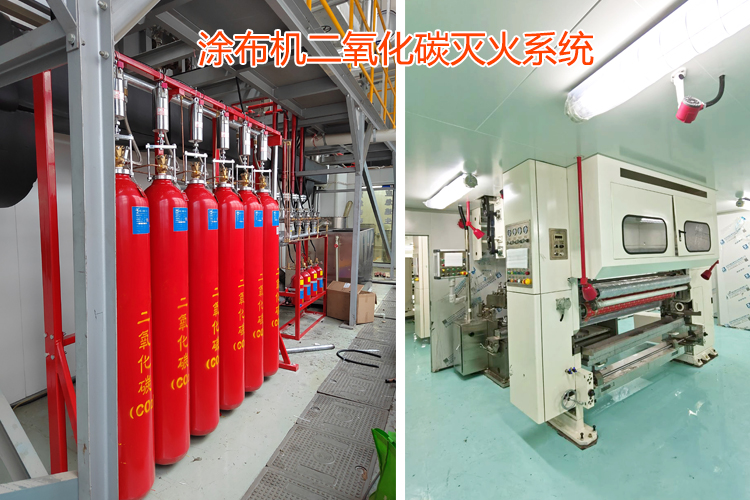

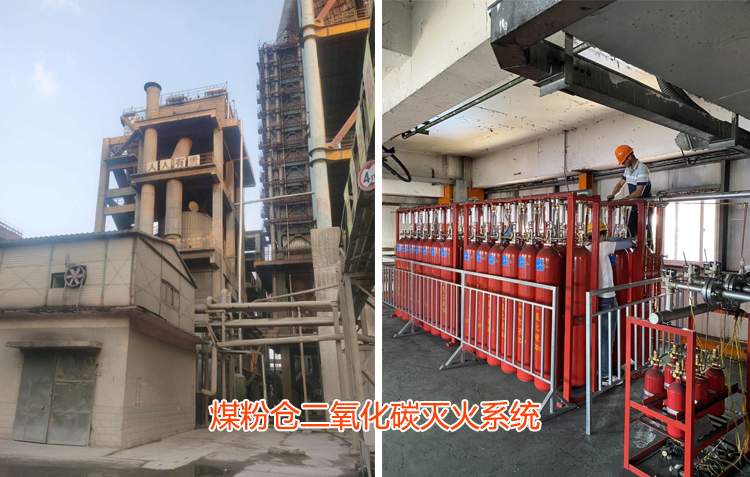

二氧化碳等氣體滅火系統未被列入《氣體滅火系統設計規范》中，執行的是《二氧化碳滅火系統設計規范（2010版）》GB50193。高壓二氧化碳滅火系統即可全淹沒滅火又可局部滅火，主要應用在涂布機、印刷機、浸漬油槽、噴涂間、涂裝車間、噴漆房、軋機等場所。

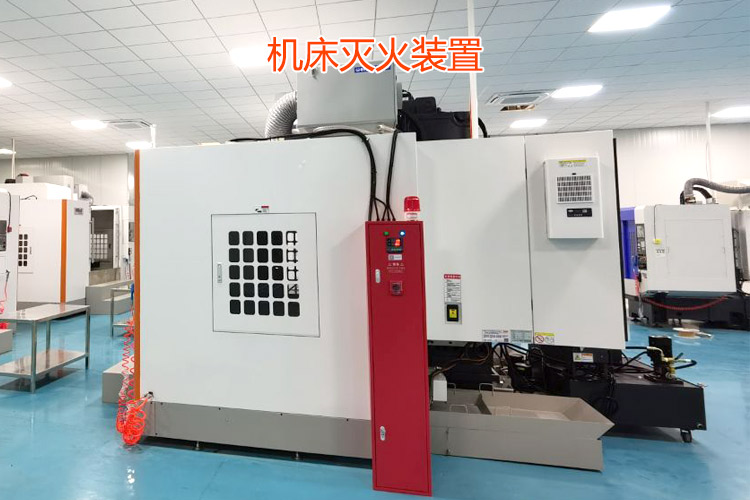

5、MF·FIRE機床滅火裝置
MF·FIRE機床滅火裝置為我公司自主研發的一種一體化滅火系統，采用七氟丙烷或二氧化碳作為滅火劑，主要針對各種數控機床，半導體設備，傳感器測試機，超聲波清洗機，環保除塵設備等場所設計的一種氣體滅火系統。
三、氣體滅火系統工作原理
氣體滅火系統啟動方式有三種：自動啟動、人工電氣啟動和機械應急操作。
（一）氣體滅火系統自動啟動分為有人防護區和無人防護區，具體動作拆分如下：
1、有人防護區：
（1）發生火情，防護區內第一路探測器（多為感煙）發送信號至氣體滅火控制器后，氣體滅火控制器啟動防護區內的火災聲光警報器，同時氣體滅火控制器向消防聯動控制器反饋報警信號。此時的聲光警報器會提示防護區內人員火情發生，可以進行確認火災或者緊急逃生，但并不會啟動氣體滅火裝置；
（2）若此時無人干預，火情擴大，第二路探測器（多為感溫）感應火災之后，防護區外的聲光警報器立刻響起，且此時已經可以確定火災確實發生了，那么氣體滅火系統準備啟動，系統進入30s延時階段，在延時階段，人員進行繼續疏散，并且系統會為氣體噴放作一些準備工作比如：
①關閉防護區域的送（排）風機及送（排）風閥門：
②停止通風和空氣調節系統及關閉設置在該防護區域的電動防火閥；
③聯動控制防護區域開口封閉裝置的啟動，包括關閉防護區域的門、窗；
（在此延時階段，如果有人員發現火災已經撲滅，則可以按下“緊急停止按鈕”，那么系統還是可以立刻停止的，但是一旦超過了延時時間，進入到下一個控制環節，則緊急停止就會失效。）
（3）經過30s的準備階段，該關閉的關閉，人員該疏散的疏散，那么接下來系統控制氣體進行噴放實施滅火：
①首先控制開啟對應保護區的啟動氣瓶瓶頭閥，釋放啟動氣體；
②啟動氣體開啟對應保護區的選擇閥，通過選擇閥之后，開啟滅火劑瓶組的瓶頭閥，將滅火劑釋放出來；

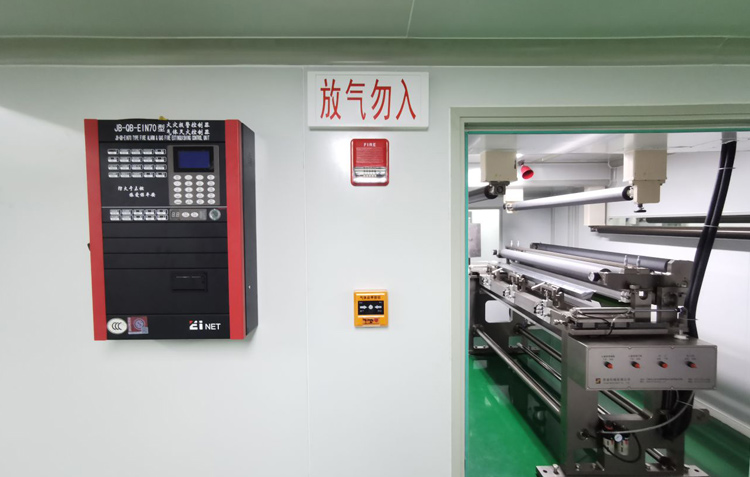

③滅火劑可以通過被開啟的選擇閥，噴放進入對應保護區；噴放過程中觸發管路上設置的壓力訊號器，此壓力訊號器可以反饋信號至聯動控制器，接著控制防護區外的“放氣指示燈”點亮，提示勿入防護區。
2、無人防護區
作為無人防護區來說，相對“有人防護區”控制就不需要考慮人員疏散的過程，因此在防護區內第一路探測器信號感應到火災之后，就會立刻執行關閥、關門、關風機的動作指令，（可以看到其實無論哪種控制，都要考慮氣體噴放后的利用率，都需要把保護區進行封閉處理），當?shù)诙诽綔y器探測到火災之后，就立刻執行開啟選擇閥等后續操作。
（二）手動啟動
手動緊急啟動可以通過兩種方式實現，一種是防護區外的“緊急啟動”按鈕啟動，另一種可以通過氣體滅火控制器上的手動控制按鈕，控制啟動。在該狀態下，探測器發出火災信號，控制主機啟動室內、外聲光報警器，通知火災發生，但并不啟動滅火系統。此時按下防護區外或控制器上的“緊急啟動”按鈕，可以啟動滅火系統，啟動滅火系統釋放滅火劑，實施滅火。
（三）機械應急手動啟動
機械應急操作在電動（自動和人工電氣啟動）失靈的情況下不得已采取人工直接啟動的模式，啟動前，可能沒有聲、光報警，不會延時啟動，操作人員必須先確認防護區內人員全部撤離，通風機構和門窗關閉方可進行該操作。
1、手動關閉聯動設備，并切斷電源；
2、拔出相應防護區啟動瓶電磁驅動器上的“機械應急啟動保險銷”，按下機械應急啟動按鈕，電磁驅動器打開啟動瓶釋放啟動氣體，啟動氣體滅火系統。注意：此方法預制式滅火系統操作有一定的危險性，需要通過專業培訓人員才可操作。
四、氣體滅火系統的優勢
氣體滅火系統是一種潔凈氣體滅火劑，具有以下主要特點：
(1)撲救范圍廣、效率高，能有效撲救A、B、C各類火災。
(2)低毒，正常情況下對人體不會產生不良影響。
(3)氣體滅火劑不導電，不含水性物質，不會損壞電器設備、磁帶、資料等。水滅火系統由于其性質，一些重要場所如電器室、數據機房、檔案等不能用水滅火系統；而干粉滅火系統滅火后會有粉末殘留，清理比較麻煩。
(4)環境污染輕，氣體滅火劑在滅火后沒有固、液相殘留物，不會對環境造成污染。
以上就是對氣體滅火系統的全面介紹及氣體滅火系統的工作原理，僅供大家學習和參考，希望對大家有所幫助。如果覺得這篇文章對大家有所幫助，希望大家可以給辛勤的小編幫忙點贊評論一下哦，感謝大家支持。
